Cable Through Wall Module

Í lykilhlutum aflflutnings og merkjastýringar er þessi að því er virðist venjulegi íhlutur fyrsta varnarlínan gegn vatni, eldi, ryki og rafsegultruflunum.

Snúra í gegnum-veggeining, einnig þekkt sem snúru í gegnum-veggþéttingarkerfi eða kapalþéttingu, er sérstök vara sem notuð er til að þétta bilið á milli kapla, ljósleiðara o.s.frv., þegar það kemst í gegnum millivegginn og innfelldu ermina.

Það myndar fullkomið þéttikerfi með stöðluðum þéttingareiningum og festingareiningum, en megintilgangur þeirra er að koma í veg fyrir að vatn, gas, ryk, dýr og aðrir skaðlegir umhverfisþættir ráðist inn í húsnæðið með sérstökum kröfum.

Í fjölmörgum atvinnugreinum og sviðum eins og raforkufjarskiptum, innviðum, flutningum og orkuþróun, hafa kaplar í gegnum veggeiningar orðið ómissandi lykilefni fyrir notkun.

Kjarnabygging og vinnuregla snúrunnar í gegnum veggeininguna

Snúru í gegnum-veggþéttingarkerfi samanstendur venjulega af fjórum meginhlutum: kapalþéttingarrammanum, kapalþéttingareiningunni, innihaldsbúnaðinum og skiptingarplötunni.

1. Modular hönnun

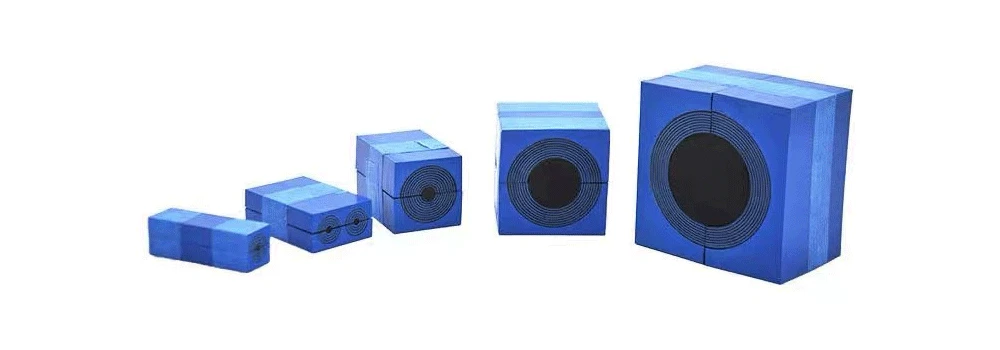

Þéttingareiningin er venjulega úr umhverfisvænu gervigúmmípressuðu og er úr tveimur helmingum og dorn og hægt er að stilla ytri þvermál kapalsins innan ákveðins sviðs. Þessi einingahönnun gerir uppsetninguna einfalda, sveigjanlega og auðvelt að stilla á meðan hún tekur lítið uppsetningarsvæði og gerir kleift að stækka eða draga saman fjölda snúra á auðveldan hátt.

2. Lokunarbúnaður

Modular kapalþéttikerfi treysta á teygjanlega aflögun gúmmíefna til að ná þéttingaráhrifum. Þegar þrýstibúnaðurinn þjappar einingunni saman, vefur teygjanlegt efni hennar þétt um kapalyfirborðið og fyllir öll eyðurnar á milli þess og gegnum-vegggötin og myndar fjöl-þéttingarhindrun.

Þessi hönnun getur ekki aðeins komið í veg fyrir innrás vatns, gass og ryks á áhrifaríkan hátt, heldur gegnir hún einnig hlutverki í margvíslegri vernd, svo sem eldvarnir, sprengivörn, titringsþol og skordýravarnir.

Lykilafköst og tæknilegar breytur snúrunnar í gegnum veggeininguna

1. Efniseiginleikar

Há-afkastastrengur í gegnum veggeiningar eru framleiddar með hágæða-efnum fyrir framúrskarandi aðlögunarhæfni í umhverfinu:

Hitaþol: Hágæða-vörur þola mikla hitastig á bilinu -55 gráður til 135 gráður

Viðnámsárangur: Rúmmálsviðnám > 10¹⁵Ω·cm, með góða einangrunareiginleika

Logavarnarefni: Stóðst UL94 V-0, IEC 60332-1 og aðra eldtefjandi staðla

2. Verndarstig

Viðurkenndar snúrur í gegnum veggeiningar uppfylla stranga verndarstaðla:

Þéttiþrýstingur allt að 0,5MPa (ISO 5208 staðall)

Verndunarstig: IP65, IP66, IP68 og aðrar mismunandi einkunnir til að mæta ýmsum umhverfisþörfum

Rafsegulsamhæfni: Innbyggt EMI/RFI hlífðarhönnun með hlífðarafköstum sem er meira en eða jafnt og 90dB (1GHz, IEEE 299 staðall)

Mikið úrval af forritum fyrir snúru í gegnum veggeiningar

Fjölhæfni snúru í gegnum veggeiningar gerir það að verkum að þær gegna mikilvægu hlutverki í fjölmörgum iðngreinum:

1. Orka og stóriðja

Á orkusviðum eins og kjarnorku, vindorku og vatnsorku veita kaplar í gegnum veggeiningar þrefalda vörn gegn eldi, vatnsheldum og geislun. Í kjarnorkunotkun geta hágæða gegnum-veggþéttingarkerfi uppfyllt kröfur um 3-klukkutíma eldþol, vatnsheld (LOCA slysaskilyrði), geislavörn (10⁶Gy geislunarskammtur) og gegnum-hlutarnir þola 1,2MPa tafarlaust þrýstingshögg, sem stenst RCC-E.

2. Samgöngur

Hvað varðar flutning á járnbrautum, uppfyllir kapallinn í gegnum veggeininguna EN 45545-2, hæsta brunavarnarstig HL3, sem veitir loga-öldrun upp á 120 mínútur, á sama tíma og lítill reykþéttleiki og eiturhrif er viðhaldið, sem skapar hreyfanlegt öryggisklefa fyrir háhraðalest og neðanjarðarlest. Í flugvallarforritum er EMC notað til að tryggja að flugmerkjakeðjan sé pottþétt.

3. Iðnaðar- og borgarbyggingar

Í þéttingarkerfi gagnavera getur snúru í gegnum veggeiningar í raun komið í veg fyrir ýmsar ógnir eins og eld, vatn, nagdýr, rafsegultruflanir osfrv., sem tryggir stöðugan rekstur "gagnahjarta" 24 tíma á dag, 7×.

Í lækningabyggingum uppfyllir samsetningin "eldvarnir + mikil loftþéttleiki" kröfur um jákvæðan þrýstingsumhverfi á skurðstofu og loftþéttleika á sótthreinsunarsvæðinu.

4. Siglinga- og sjávarverkfræði

Á sviði skipa og úthafspalla hafa kaplar í gegnum veggeiningar staðist strangar vottanir eins og IMO og geta staðist erfiðar aðstæður eins og saltúða, sterka vinda og eldingar í hafinu umhverfi.

Við beitingu borpalla getur sérstakt EMC samstarfsvarnarlausn sigrast á þreföldu erfiðu vinnuskilyrðunum eins og ofur-háþrýstingi, sterkri tæringu, eldfimi og sprengingu í djúpsjávarrekstri.-

Hvernig á að velja rétta snúru fyrir veggeininguna

1. Veldu eftir forritsumhverfi

Venjulegt umhverfi: Grunnþéttingareining er valin til að veita ryk-, skordýra- og rakavarnaraðgerðir

Erfitt umhverfi: Veldu efnaþolin og UV-þolin efni, eins og hágæða gervigúmmí eða EPDM

Öfugt umhverfi: Sérhæfðar einingar sem taka tillit til sérstakra eiginleika eins og eldfösts, vatnshelds, sprengiþols-og geislunarþols

2. Veldu eftir eiginleikum snúru

Veldu viðeigandi einingarstærð og rammauppsetningu byggt á fjölda, þvermáli og fyrirkomulagi kapla. Nútíma snúru í gegnum veggkerfið styður blandaða samsetningu af Φ6mm ~ 120mm snúrum, sem getur mætt þörfum flestra umsóknaraðstæðna.

3. Veldu í samræmi við vottunarkröfur

Samkvæmt forskriftum mismunandi atvinnugreina og svæða skaltu velja vörur með samsvarandi vottun, svo sem CCCF, UL, NEMA, IP68, brunapróf og önnur innlend og erlend vottun.
